项目名称：

重庆理文造纸有限公司 77#堆场（木片破碎生产线及皮带传输扬尘治理）选型：布袋除尘器 脉冲行喷除尘器YEX-HP 504

项目介绍

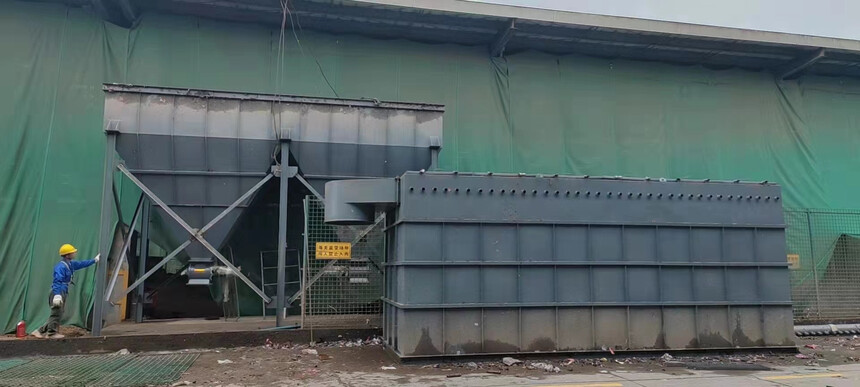

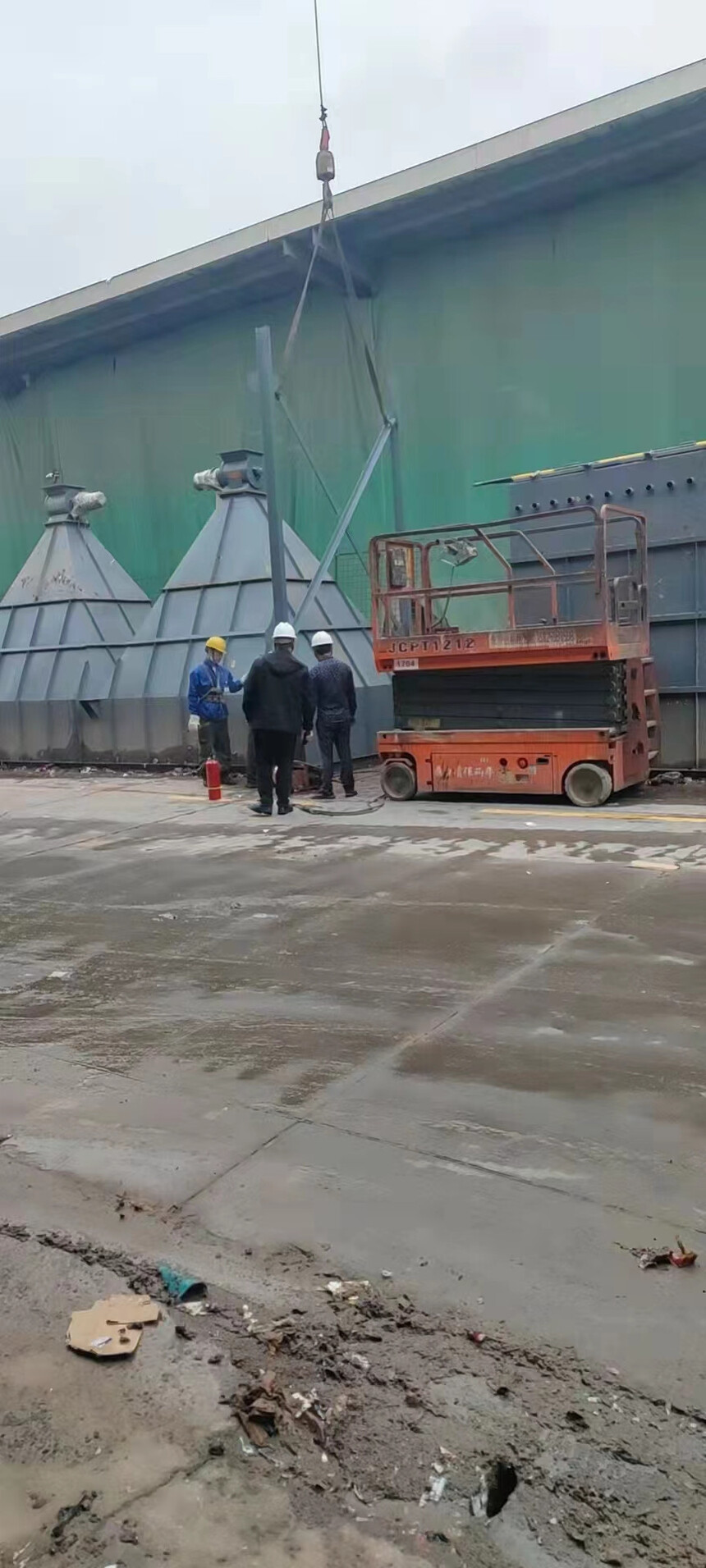

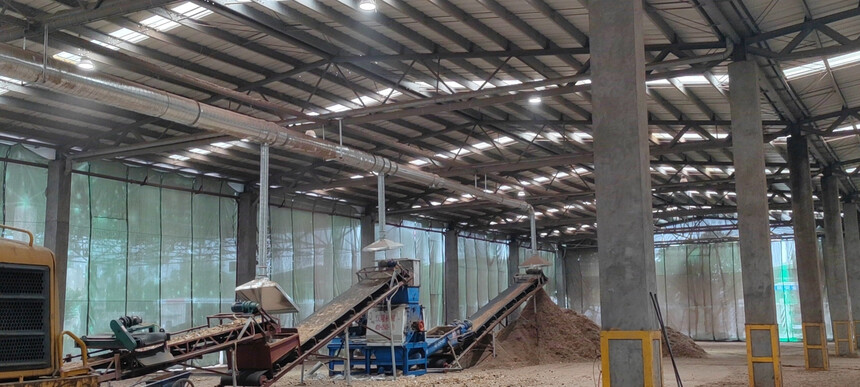

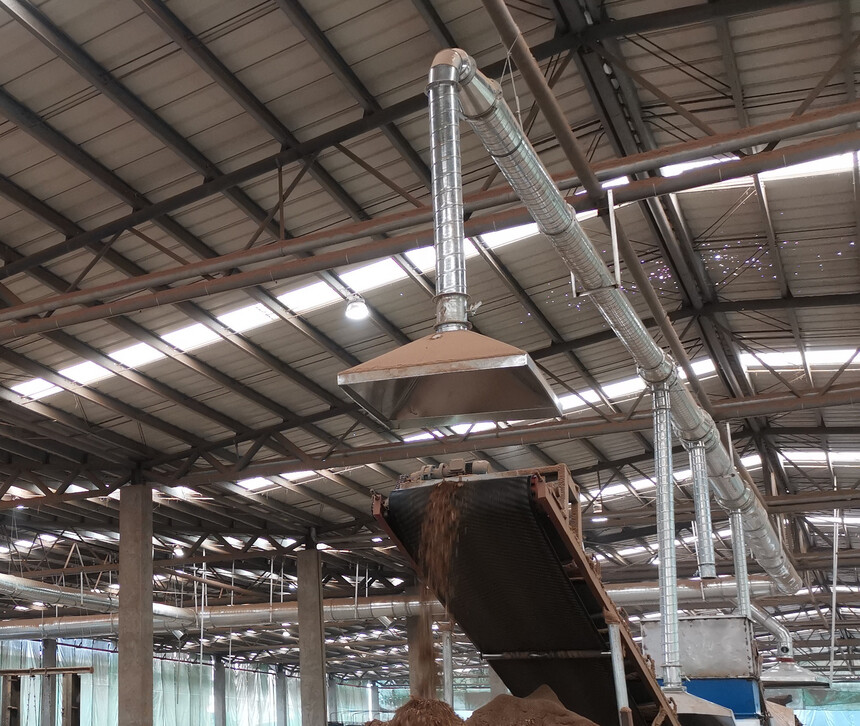

77#堆场增加布袋除尘器治理车间分为两条破碎生产，结合现场实查贵司破碎物料为废弃装修材料、胶合板、生态板、木工板等建筑易燃木材，通过破碎分解为较细颗粒木屑方便送入燃煤锅炉燃烧发电，目前两条生产线为无组织生产状态排放，造成车间扬尘弥满环境恶烈；破碎生产线存在多处尘源点，我司结合现场生产线拟需增设到六处收集点，为考虑后期两条破碎线通一个装载区上料，两条生产线预拟新建13个收集罩统一并管收尘，13处收尘罩配管装配独立配套相应尺寸调风阀便于后期调节，本次拟增设除尘器预安装位置为靠公路一侧横向面。

考虑主体部分寿命要求，我司对本套设备采用碳钢Q235板材折型焊接加工制作设计，考虑本套设备针对工况实际情况，建意采用螺旋风管进行收集治理。根据以上收集工况点位及风量设计要求，两条线整套建议选型风量为50000m3/h。

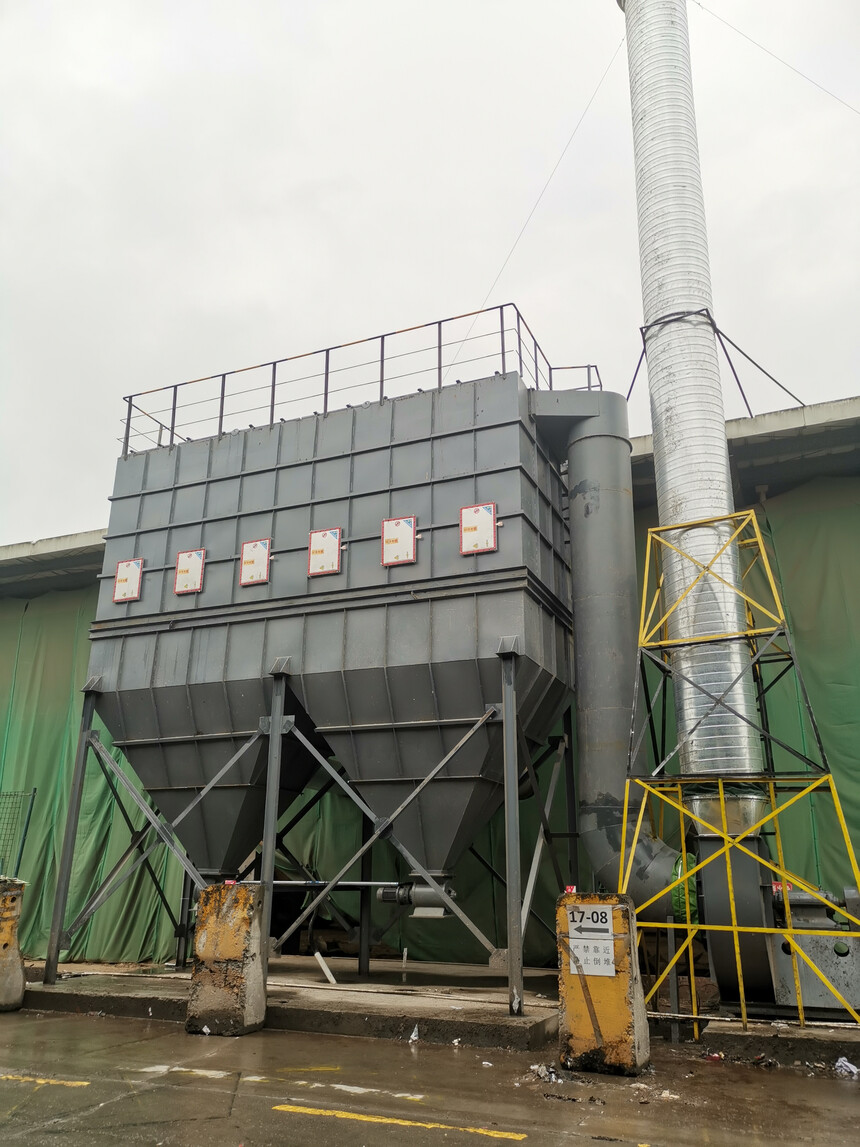

选型如下：脉冲行喷除尘器-YEX-HP504。

1.设备选型参数

行喷脉冲除尘器：脉冲行喷除尘器-YEX_HP504

处理风量：50803m3/h

过滤面积：740 m2

设备阻力：1350-1650pa

过滤风速：1.2m/min

允许入口浓渡：500g/m3

出口含尘浓度：≤15mg/m3

2、风机选型参数：

风机型号：4-68-10.5D

气体温度：40

流量：52000m3/h

全压：3200Pa       　

功率：55KW
